Автоматизация насосной

Системы управления насосной станции являются неотъемлемой частью инженерных систем любого предприятия. Наша компания выполнила ряд проектов по автоматизации данных систем. Как правило, системы водоподготовки и водоснабжения предприятия включают в себя следующие технологические узлы:

- насосы первого подъема;
- насосы второго подъема;
- промежуточные накопительные резервуары;
- фильтры;
- узлы учета воды.

Автоматизированная система управления насосной станции выполняет следующие функции:

- управление насосами первого подъема в зависимости от уровня в промежуточных резервуарах (обеспечивается равномерное распределение моточасов, реализована защита от сухого хода, автоматическое включение следующего насоса при выходе из строя работающего насоса);
- управление насосам второго подъема с целью обеспечения необходимого давления при подаче воды к потребителю (управление производительностью насосов осуществляется с помощью частотных преобразователей по закону ПИД регулирования; также реализована защита от сухого хода, автоматическое включение резервного насоса при аварии рабочего,  оценка целостности магистрали водопровода, при повреждении магистрали система переходит на резервную магистраль а при необходимости и на резервную группу насосов );
- управление задвижками на линиях трубопровода;
- управление и контроль систем ультрафиолетовой обработки воды и биологической очистки (как правило, данные узлы снабжены собственной системой автоматики и для них необходимы только сигналы на пуск и останов и контроль состояния).

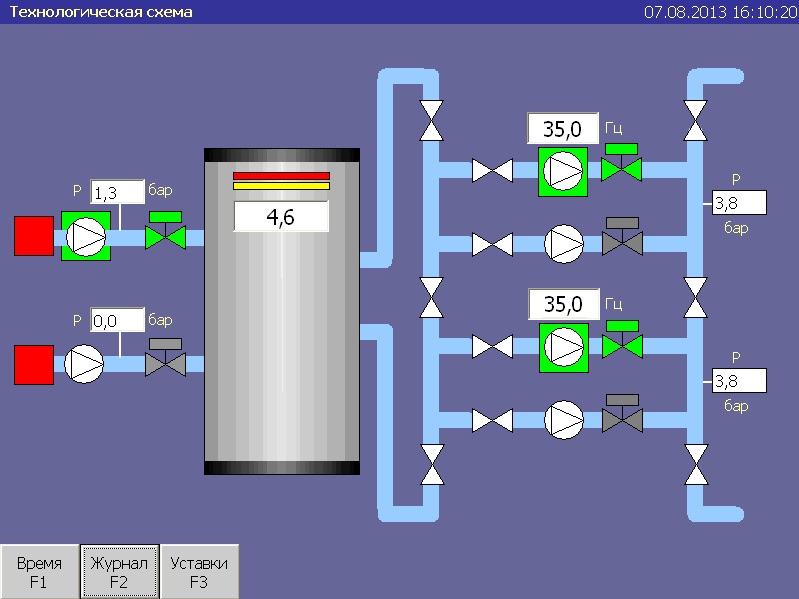

Часто, в связи с простотой АСУ и алгоритмов ее функционирования, система визуализации включает в себя только индикацию на дверце шкафа управления. Но не всегда, например для визуализации состояния узлов водоподготовки и водоснабжения на предприятии ОАО «Истра-Нутриция» была установлена операторская панель в общей диспетчерской. Связь между контролером и панелью осуществлялась по Wi-Fi.

В большинстве случаев для АСУ водоподготовки используется контроллер Siemens Simatic S7-300 (CPU313C-2DP). Сигналы от удаленных узлов (насосы первого подъема, промежуточные накопительные резервуары) собираются с помощью станций распределенной периферии ET200S, связанных с CPU по протоколу Profibus DP.

АСУ узлов водоподготовки работает зачастую в автономном режиме, без постоянного контроля со стороны оператора, без ежедневного обслуживания. В связи с этим важным является надежность АСУ. Оборудование компании Siemens обеспечивает необходимый показатель надежности.

Для примера подробнее опишем состав шкафа управления насосами, узла водоподготовки и водоснабжения на предприятии ОАО «Истра-Нутриция». АСУ включает в себя:

- контроллер Siemens S7-300 (CPU313C-2DP);
- сенсорная панель оператора 12 дюймов, MP377 Key 12”
- частотные преобразователи Micromaster 430 для насосов второго подъема 4х37кВт
- устройства плавного пуска 3RW40 для насосов первого подъема 2х75кВт
- ультразвуковой датчик уровня в резервуаре Probe LU фирмы Siemens;
- датчики давления 7MF.

В ходе данного проекта была произведена также замена силовых ячеек системы водоснабжения общей мощностью 300 кВт.
