Линия графитовых стержней


Характеристики линии автоматизированной линии графитовых стержней:

Размеры электродов: диаметр 300 – 600 мм (с шагом 50 мм)

Длины электродов: от 1500 мм до 2700 мм (в зависимости от диаметра)

Основные выполняемые операции: сверление отверстий, нарезание резьбы, обточка.

Описание АСУ линии по производству графитовых стержней:

В состав АСУ входит шкаф электромонтажный c системой управления на базе контроллера SIMATIC S7-414-2DP и компьютер с установленной SCADA - системой SIMATIC WinCC. Общее количество обрабатываемых сигналов: DI/DO -347/172, AI/AO – 10/2. Связь с периферией выполняется по PROFIBUS-DP.

Положение движущихся частей станка (4 каретки, центратор, 2 подъемных стола) определяется с помощью энкодеров, сигналы с которых обрабатываются модулями быстрого счета (FM 450-1).

Позиционирование кареток с инструментом (средние каретки) осуществляется пропорциональным клапаном фирмы БОШ РЕКСРОТ. Точность позиционирования – 0.01 мм.

Управление линией осуществляется оператором с помощью кнопок пульта и сенсорного экрана системы визуализации. На главном экране оператора отображаются основные заданные и текущие параметры. Система имеет журналы сообщений и статистику по изготовленным электродам за 1 месяц. К преимуществам разработанной системы управления относится развитая система диагностики, благодаря которой оператор может быстро оценить состояние оборудование.

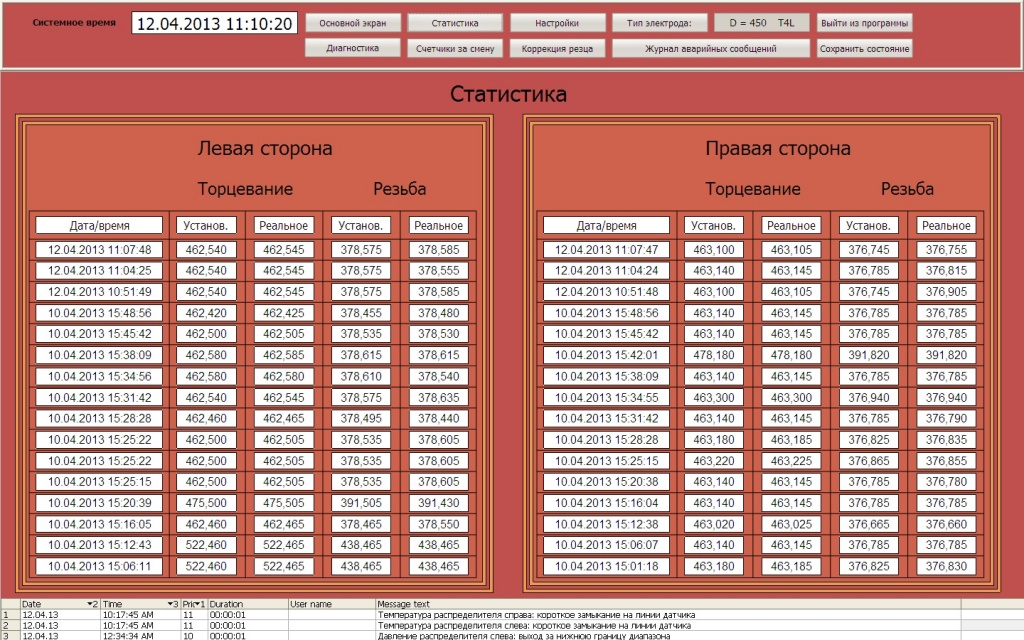

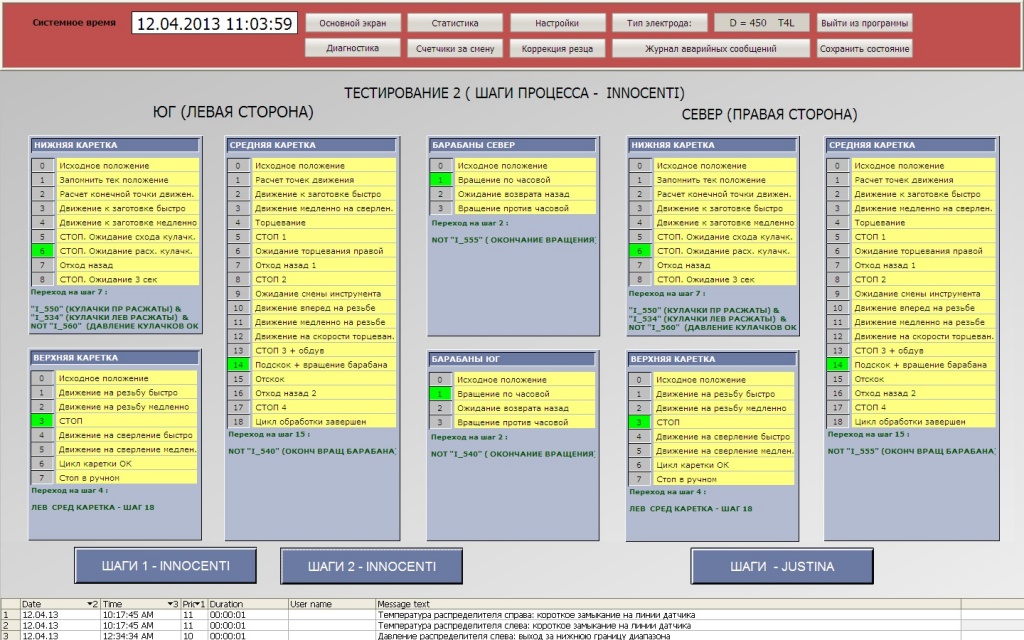

Экраны WinCC линии по производству графитовых стержней:
