Система технического зрения для отбраковки упаковок

В конце 2015 года наша компания выполнила работы по внедрению узла отбраковки упаковок с продуктом при отсутствии на ней даты. Продуктом являются детские каши производства Хайнц, упакованные в картонные коробки размером 198,5*129,5*48 мм. Вес пачки 200 г. На линии по фасовке детского питания фирмы Bosch после узла нанесения даты на пачку требуется контролировать наличие даты и отбраковывать пачки, на которых дата не напечаталась.

Упаковка бывает нескольких цветов, форматов даты тоже несколько. Задача состоит в том, чтобы выявить упаковки без даты.

Техническое решение для системы технического зрения

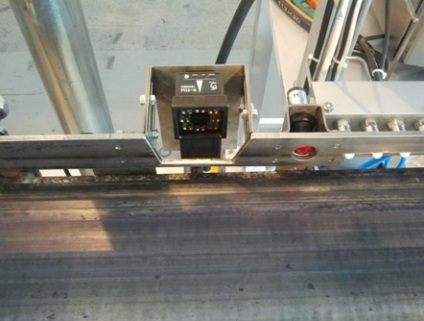

Для решения данной технологической задачи была выбрана система технического зрения компании Omron, состоящая из камеры и панели для оперативной настройки со встроенным контроллером. Нами была выбрана камера модели FQ2 с встроенной подсветкой. Дополнительно система оснащалась датчиками и узлом сброса отбракованной пачки. Для ведения статистики о количестве брака и общем количестве пачек за разные промежутки времени (смена, сутки, неделя, месяц, все время) дополнительно устанавлен контроллер S7-1200 и панель оператора KTP700 Comfort фирмы Siemens. Согласно требованиям Заказчика, система позволяет вести архив отбраковки в течение 6 месяцев в Excel файле.



Отбраковка некондиционных пачек производится с помощью воздушных форсунок. Производительность линии составляет 80 упаковок в минуту.

Все работы, включая работы по монтажу камеры, датчиков, форсунок и шкафа управления были выполнены нашими специалистами. По итогам работы было проведено обучение обслуживающего персонала Заказчика, предоставлена документация на автоматизированную системы распознавания и отбраковки.

Задачи подобного рода часто встречаются на многих производствах, к ним относятся:

  • распознавание 2D кодов
  • распознавание штрих-кодов
  • контроль фарм-кода
  • контроль даты
  • контроль наименования продукта
  • контроль цвета объекта
  • номер партии
  • проверка правильной формы объекта (отсутствие этикетки, нечитаемая этикета, отсутствие крышки, помятая и поломанная продукция, наличие каких-либо включений в продукте, контроль пересортицы)
  • наличие этикетки
  • поиск объектов
  • учет отбракованной и кондиционной продукции


Наши специалисты отталкиваясь от технического задания Заказчика готовы предложить варианты решений на базе датчиков изображения FQ компании Omron.

Датчики технического зрения FQ2 фирмы Omron

Датчики изображении серии FQ2 являются простым и экономичным решением нового поколения. Камеры имеют расширенные функции видеоконтроля, проверки цвета, поиска формы, распознавания текста, счета, а также считывания и распознавания штрих-кодов и 2D-кодов. Множество функций позволяют адаптировать данное оборудование под множество решений в области простых применений, а современный интерфейс заметно сокращает время настройки. Также камера может сохранять изображения - все или с дефектами по какому-либо признаку.

Благодаря видеоконтролю можно решить задачи визуального контроля продукции без участия человека, а также выполнить отбраковку изделий по различным признакам, что повысит качество продукции, идущей к потребителю. Системы контроля с использованием технического зрения находят широкое применение в основном в пищевой и фармацевтической промышленности.
